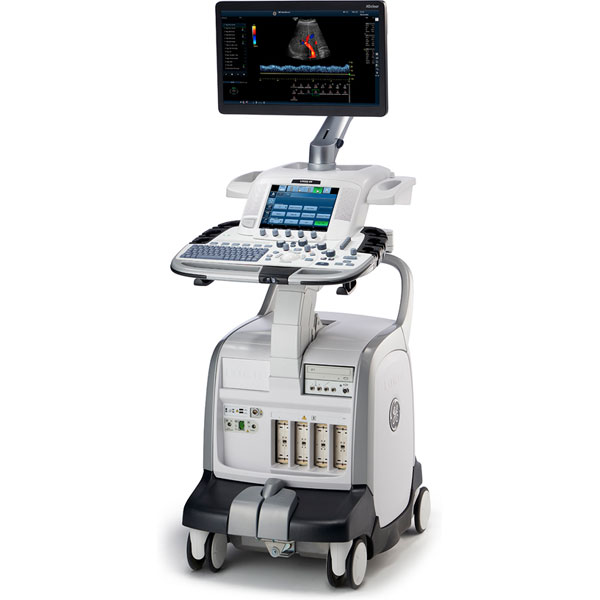

Logiq E9 УЗИ аппарат

В ультразвуковой системе LOGIQ E9* с новой технологией XDclear 2.0 модернизации подвергся практически каждый компонент процесса формирования изображений — от сигналов датчиков до четкости пикселей. Благодаря этому, качество визуализации сильно улучшилось.

Новая технология XDclear 2.0 обеспечивает высокое разрешение и более глубокое проникновение, а также платформа имеет усовершенствованную акустическую архитектуру, дисплей и систему постобработки. Благодаря мощному процессу формирования изображений, вы сможете:

Чётко различать мелкие детали — на 22% повышение контрастности.
Точно фокусироваться на близких и удаленных объектах — на 99% улучшенное пространственное разрешение.
Охватывать больше информации одним взглядом — на 170% больше информации.

1) Исключительного качества изображения помогут быстро получить необходимую информацию, как в стандартных, так и сложных процедурах, для принятия уверенных решений.
2) Ориентированная на пользователя консоль, программы автоматизации и программные пакеты помогут оптимизировать рабочий процесс даже при большом потоке пациентов.
3) Использование передовых технологий, таких как Объемная навигация и Эластография, позволяет быстро и точно провести диагностику.

Диагностическая универсальность

Диапазон применения системы невероятно широк и включает исследование брюшной полости, сосудов, репродуктивных органов, скелетно-мышечного аппарата, малых органов, сердца, сосудов и транскраниальных исследований, мочевыделительной системы, в том числе у новорожденных и детей.

Впечатляющие изображения

Гибкая акустическая архитектура — используются модели человеческого тела, построенные на основе анализа диагностических данных. Они позволяют с минимальными усилиями получать изображения пациентов разного телосложения.
Широкоформатный дисплей высокой чёткости — обеспечивает высокую контрастность, насыщенный чёрный цвет, невероятно яркие цвета и высокое качество изображения.
Инновационные высокопроизводительные датчики — ультразвуковая система LOGIQ E9 XDclear 2.0 имеет в своем составе разнообразные датчики E-серии и XDclear для разных областей ультразвуковой диагностики.
Визуализация в режимах B-Flow и Color B-Flow — данные режимы позволяют в реальном времени напрямую визуализировать эхо-сигналы от элементов крови без сосудистой стенки, которая может скрыть необходимые детали.

Простой рабочий процесс

Высокая мобильность и удобство использования — новая система на 20% меньше и на 45 кг легче, чем предыдущая система экспертного класса.
Помощник сканирования — программа автоматизации исследования помогает на каждом этапе УЗИ, эффективно уменьшая время исследования и количество нажатия клавиш.
Автоматические измерения и автооптимизация изображения.
Программные протоколы для объемных образований молочной и щитовидной желез.

Профессиональные диагностические инструменты

Высокоточная диагностика в сложных случаях, реализуется через специальные программы, включающие в себя Объемную навигацию, Эластографию «сдвиговой волны» последнего поколения и компрессионную эластографию, УЗИ с контрастами и 3D/4D-УЗИ.

Области применения

Абдоминальные исследования
Акушерство
Гинекология
Кардиология
Скелетно-мышечная система
Ангиология
Урология
Поверхностно расположенные органы и структуры педиатрия
Неонаталогия
Ортопедия
Онкология
Транскраниальные исследования
Чреспищеводные исследования

Базовая комплектация

B-режим
M-режим
PW допплер
Цветовое допплеровское картирование и энергетический допплер
Кодированное излучение
Кодированную тканевую гармонику
Технологию B-Flow для высокоточной визуализации гемодинамики и стенок сосудов
LOGIQ view — панорамное сканиирование
Compare Assistant — программа для сопоставления настоящего и ранее произведенного исследований с установкой параметров сканирования от предыдущего исследования
DICOM — протокол передачи данных.
22» жидкокристаллический монитор высокого разрешения на свободно регулируемом кронштейне.
Эргономичный интерфейс пользователя с 10,4» цветной сенсорной панелью.
4 функционирующих бесштырьковых разъема для датчиков. Встроенный жесткий диск 500 Гбайт.
CD-R/DVD-R дисковод для записи компакт-дисков.
Аппаратная и программная архитектура, поддерживающая технологию XDclear. Программа B-Steer+ для улучшенной визуализации иглы
Автоматическую оптимизацию изображения в В-режиме (ATO), режиме спектрального допплера.
CrossXBeam — режим сканрования с использованием технологии компаундинга.
SRI — органоспецифичный режим получения изображения с высоким разрешением.
Программа 3D реконструкции для цветового допплеровского картирования и энергетического допплера
Виртуальное конвексное сканирование, расширяющее поле обзора.
Управление встроенным архивом изображений и данными пациентов.
Программы измерений и отчетов для всех областей применения.
Автоматические допплеровские вычисления в режиме реального времени.
Интегрированный отсек для встроенных периферийных устройств.
Функцию быстрой загрузки системы.
Программируемые пользователем параметры.

Дополнительные возможности

Volume Navigation — объемная навигация (включая, Tru3D, совмещение изображений Fusion и GPS маркеры, OmniTRAX Active Tracker для автоматического совмещения УЗ и КТ изображений).
MR Tracker — устройство для автоматического совмещения МРТ и УЗ изображений.
Needle Tracking — опция точной навигации положения биопсийной иглы
Virtual Needle Tracker и Virtual Needle Tip tracker- Опции виртуальной оценки положения иглы и конца иглы.
Measure Assistant Breast — автоматическое оконтуривание и измерение образований в молочной железе
Measure Assistant OB — автоматическая биометрия плода
Coded Contrast Imaging для исследования с контрастными веществами. — Parametric Contrast Imaging (Параметрическое контрастное изображение).
Scan Assistant — автоматизированные протоколы исследования
Real Time 4D — режим объемного сканирования в реальном масштабе времени (включает режим инверсии, кинопетлю, 3D в режиме ЦДК)
VOCAL II — программа расчётов при использовании 4D
Color Flow Quantification — количественная оценка объемного кровотока в трехмерном допплеровском режиме
VCI — Режим объёмного контрастного изображения
ТUI — Tомографический ультразвук
Strain Elastography Imaging- Компрессионная качественная эластография.
Quantification Elastography — Количественная компрессионная эластография
Shear Wave Elastography — Эластография сдвиговой волны
CW — постоянно волновой допплер
TVI — тканевой допплер
Auto-IMT — автоматический расчет интима-медиа
Stress Echo Analysis — программа Стресс-Эхо.
Auto Ejection Fraction Analysis — автоматическое определение фракции выброса и глобальной сократимости левого желудочка.
Breast Productivity package — Пакет измерений для молочной железы.
Thyroid Productivity Package — Пакет измерений для щитовидной железы.
Report Writer — программа для составления протоколов.

Возможные виды датчиков

S1-5-D — секторный фазированный датчик 1,6–5 МГц. Клиническое применение: транскраниальные исследования, брюшная полость.
S4-10-D — секторный фазированный датчик 3,6–10 МГц. Клиническое применение: кардиология, транскраниальные исследования, брюшная полость, педиатрия.
6S-D — секторный фазированный датчик 2,8–8,0 МГц. Клиническое применение: кардиология, брюшная полость, транскраниальные исследования, педиатрия.
M5S-D — матричный монокристальный секторный фазированный датчик 1,7–4,6 МГц. Клиническое применение: кардиология, брюшная полость, транскраниальные исследования.
C1-6-D XDclear — конвексный датчик с технологией XDclear 1,7–6,0 МГц. Клиническое применение: брюшная полость, сосуды брюшной полости, урология, акушерство/гинекология, педиатрия.
C1-6VN-D VNav XDclear — конвексный датчик с технологией XDclear 1,7–6,0 МГц и встроенными сенсорами для объемной навигации. Клиническое применение: брюшная полость, сосуды брюшной полости, урология, акушерство/гинекология, педиатрия.
C2-9-D XDclear — конвексный датчик с технологией XDclear 2,5–9,0 МГц. Клиническое применение: брюшная полость, сосуды брюшной полости, акушерство/гинекология, педиатрия.
C2-9VN-D VNav XDclear — конвексный датчик с технологией XDclear 2,5–9,0 МГц и встроенными сенсорами для объемной навигации. Клиническое применение: брюшная полость, сосуды брюшной полости, акушерство/гинекология, педиатрия.
C3-10-D XDClear — микроконвексный датчик с технологией XDclear 3,1 — 10,0 МГц. Клиническое применение: педиатрия, неонатология, нейросонография.
C1-5-D — конвексный датчик 1,8–5,0 МГц. Клиническое применение: брюшная полость, сосуды брюшной полости, урология, акушерство/гинекология, педиатрия.
C2-7-D — микроконвексный датчик 1,9–6,0 МГц. Клиническое применение: брюшная полость, педиатрия.
C2-7VN-D VNav — микроконвексный датчик 1,9–6,0 МГц cо встроенными сенсорами для объемной навигации. Клиническое применение: брюшная полость, педиатрия.
C2-6b-D Biopsy — конвексный биопсийный датчик 2,5–6,0 МГц. Клиническое применение: брюшная полость.
M6C-D — конвексный матричный датчик 2,5–8,0 МГц. Клиническое применение: брюшная полость, сосуды брюшной полости, акушерство/гинекология, педиатрия.
IC5-9D — микроконвексный универсальный внутриполостной датчик 3,6–9,0 МГц. Клиническое применение: трансвагинальные, трансректальные, внутриполостные исследования.
9L-D — линейный датчик 3,1–9,0 МГц. Клиническое применение: периферические сосуды, поверхностно расположенные органы и структуры, педиатрия, неонатология.
11L-D — линейный датчик 4,2–11,0 МГц. Клиническое применение: поверхностно расположенные органы и структуры, периферические сосуды, педиатрия, неонатология.
ML6-15-D — матричный линейный датчик 5–15 МГц. Клиническое применение: поверхностно расположенные органы и структуры, педиатрия, неонатология, периферические сосуды.
L8-18i-D- линейный датчик 5,0–18,0 МГц. Клиническое применение: поверхностно расположенные органы и структуры, педиатрия, неонатология, периферические сосуды.
L3-9i-D — линейный интраоперационный датчик 3,1–9,0 МГц. Клиническое применение: интраоперационные исследования.
RAB2-5 — объемный конвексный 4D-датчик 1,9–4,6 МГц. Клиническое применение: брюшная полость, акушерство и гинекология.
RAB6-D — объемный конвексный 4D-датчик 2,0–8,0 МГц. Уменьшенные габариты и вес. Клиническое применение: акушерство и гинекология, брюшная полость. Рекомендуется как основной датчик для акушерства.
RAB4-8-D — объемный конвексный 4D-датчик 3,1–8,0 МГц. Клиническое применение: акушерство и гинекология, брюшная полость.
RNA-5-9-D — объемный конвексный 4D-датчик 3,6–9,0 МГц. Уменьшенные габариты. Клиническое применение: педиатрия, неонатология.
RIC5-9-D — объемный внутриполостной микроконвексный 4D-датчик 3,6–9 МГц. Уменьшенные габариты. Клиническое применение: акушерство и гинекология, урология.
RSP-6-16-D — объемный линейный 4D-датчик 6,0–15,0 МГц. Уменьшенные габариты. Клиническое применение: поверхностно расположенные органы и структуры, периферические сосуды, педиатрия, неонатология.
6Tc — чреспищеводный мультиплановый электронный датчик 2,8–8,0 МГц. Клиническое применение: кардиология.
P2D — карандашный датчик для постоянно-волнового допплера с частотой 2,1 МГц.
P6D — карандашный датчик для постоянно-волнового допплера с частотой 6,3 МГц.

Принадлежности

ECG Module — модуль ЭКГ (без кабеля).
ECG Cable — кабель ЭКГ.
3 DLP Port Relay Board — четырехпортовая панель с одним штырьковым портом.
Wireless LAN — опция беспроводного доступа к локальной сети.
Digital DVD Video Recorder V3 — программное обеспечение для прямой записи на USB-носители.
Video Scan Converter — вмонтированный конвертер сигнала DVI в. композитный или S-Video.
Защитное покрытие-чехол.
Ножной трехкнопочный переключатель.
Дополнительный держатель для маленьких датчиков.
V Nav Dual Sensors — сенсоры датчиков для объемной навигации.
Volume Navigation Stand — стойка для объемной навигации.
