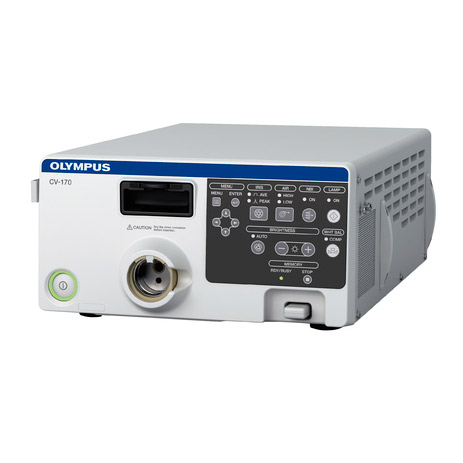

CV-170 Olympus центр видеоинформационный

Видеопроцессор Optera со встроенным светодиодным источником света CV-170

Optera Видеопроцессор CV-170 обеспечивает качество HDTV изображения и NBI (Narrow Band Imaging) , которые поддерживают максимизацию диагностического выхода. Кроме того, долговечный светодиодный источник света встроен в одну конструкцию. CV-170 обеспечивает как более совершенную диагностику, так и более низкую эксплуатационную стоимость по сравнению с любым другим обычным процессором.

напряжение	100-240 В переменного тока (NTSC) / 220-240 В переменного тока (PAL); в пределах ± 10%
частота	50/60 Гц; в пределах ± 1 Гц
Номинальный вход	200 ВА
Размеры (Ш x В x Г)	295 x 145 x 425 мм
вес	11,0 кг
Тип защиты от поражения электрическим током	Класс I
Степень защиты от поражения электрическим током приложенной части	Зависит от применяемой части. Также см. Прилагаемую часть (головка камеры или видеоскоп).
Степень защиты от взрыва	Центр видеосистемы должен находиться вдали от горючих газов.
Контрольная лампа	Светодиодная лампа
Аналоговый выход HDTV-сигнала	Можно выбрать выход RGB (1080 / 60I: NTSC) / (1080 / 50I: PAL) или YPbPr (1080 / 60I: NTSC) / (1080 / 50I: PAL).
Аналоговый выход SDTV-сигнала	VBS (480 / 60I: NTSC) / (576 / 50I: PAL), Y / C (480 / 60I: NTSC) / (576 / 50I: PAL) и RGB (480 / 60I: NTSC) / (576 / 50I: PAL); возможны одновременные выходы.
Цифровой выход сигнала	Можно выбрать HD-SDI (SMTPE 292M), SD-SDI (SMPTE 259M) и DVI (WUXGA, 1080p или SXGA).
Регулировка баланса белого	Регулировка баланса белого возможна с помощью кнопки баланса белого на передней панели.
Стандартный вывод цветной диаграммы	Появится экран «Цветная полоса» или «50% белый».
Регулировка цветового тона	Возможны следующие настройки цветового тона. Регулировка красного цвета: ± 8 шагов Синяя настройка: ± 8 шагов Регулировка цвета: ± 8 шагов
Автоматическое управление усилением (AGC)	Изображение может быть электронным путем усилено, когда свет неадекватен из-за того, что дистальный конец эндоскопа находится слишком далеко от объекта.
контрастировать	Контраст изображения может быть установлен в один из следующих трех режимов (N, H, L). N (Нормальный): Нормальное изображение H (Высокий): темные области темнее, а яркие области ярче, чем в обычном изображении. L (Низкий): темные области ярче, а яркие области темнее, чем в обычном изображении.
Подавление шума	Шум корректируется обработкой изображений.
Ирис	Режимы автодиафрагмы можно выбрать с помощью переключателя «iris mode» на передней панели. Пик: яркость регулируется на основе самой яркой части эндоскопического изображения. Средний: яркость регулируется в зависимости от средней яркости эндоскопического изображения.
Настройка улучшения изображения	Тонкие рисунки или ребра в эндоскопических изображениях могут быть усилены электрически, чтобы увеличить резкость изображения. Либо структурное расширение, либо улучшение края можно выбрать в соответствии с настройкой пользователя. Структурное улучшение: улучшение контрастности тонких узоров изображения. Улучшение края: улучшение краев эндоскопического изображения.
Переключение режимов улучшения	Уровень улучшения может быть выбран из 3 уровней (1, 2 и 3).
Выбор размера изображения	Размер эндоскопического изображения можно изменить с помощью клавиши «РАЗМЕР ИЗОБРАЖЕНИЯ» на клавиатуре.
замерзать	Эндоскопическое изображение замораживается с помощью эндоскопа или клавиши «FREEZE» на клавиатуре.
Предварительное замораживание	Изображение с наименьшим размытием выбирается из изображений, снятых в заданный период времени, до операции замораживания и отображения.
Наблюдение NBI	Это одно из оптико-цифровых наблюдений с использованием узкополосного наблюдательного света.
Сбросить настройки по умолчанию	Следующие настройки могут быть сброшены до значений по умолчанию. Цветовой тон Режим Iris Режим улучшения изображения Размер изображения контрастировать замерзать Индекс выпуска Электронный зум Оптически-цифровое наблюдение Стрелка указателя Секундомер Символы на экране яркость
Дистанционное управление	Можно управлять следующим вспомогательным оборудованием (только для определенных моделей). DVR Видеопринтер Система подачи изображений Промывочный насос Эндоскопический блок регулирования CO ₂
Данные пациента	Следующие данные могут отображаться на экране эндоскопического изображения. Идентификатор пациента Имя пациента секс Возраст Дата рождения Дата записи (время, секундомер) Комментарии
Отображение состояния записи	На мониторе может отображаться состояние записи следующего вспомогательного оборудования. Портативная память и внутренний буфер DVR Видеопринтер Система подачи изображений
Отображение информации об изображении	На мониторе могут отображаться следующие данные. Уровень повышения структуры Уровень улучшения края Коэффициент масштабирования Цветовой режим
Предварительная регистрация данных пациента	Можно зарегистрировать до 50 пациентов. Идентификатор пациента Имя пациента Пол и возраст Дата рождения
СМИ	MAJ-1925 (OLYMPUS)
Формат записи	TIFF: нет сжатия JPEG (1/5): прибл. 1/5 сжатия JPEG (1/10): прибл. Сжатие 1/10
Количество записываемых изображений	TIFF: прибл. 227 изображений JPEG (1/5): прибл. 1024 изображений JPEG (1/10): прибл. 2048 изображений
Пользовательские настройки	Можно зарегистрировать до 20 пользовательских настроек.
Запоминание выбранной настройки	Следующие настройки сохраняются в памяти даже после выключения видеосистемы. Цветовой тон Режим Iris Режим улучшения изображения Режим улучшения цвета контрастировать AGC Цветовой режим баланс белого Метод регулировки яркости яркость Подача воздуха
Литиевая батарейка	Жизнь: 5 лет
