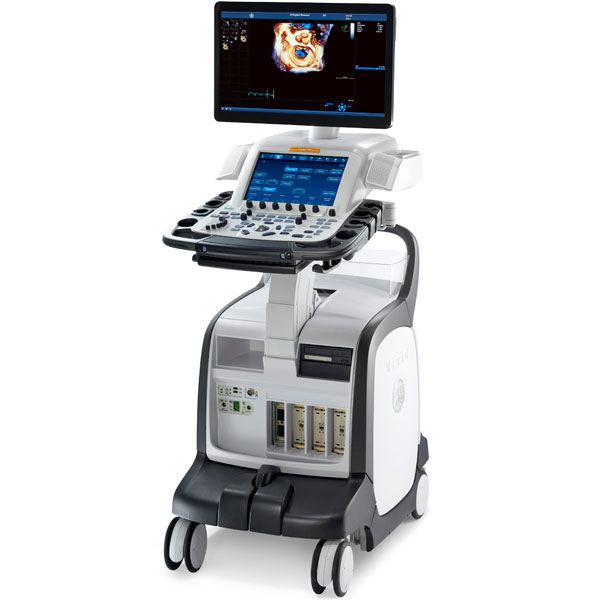

Vivid E95 УЗИ аппарат

Vivid E95 — это система для четырехмерной 4D-объемной ультразвуковой кардиоваскулярной диагностики экспертного премиум-класса.

Система Vivid E95 с хорошей производительностью и мощным программным пакетом, формирующая ультразвуковой луч cSound для реконструкции изображений переносит 4D-объемную ультразвуковую диагностику на новый уровень, позволяя минимизировать неинформативные исследования и снизить стоимость услуг.

Адаптивное контрастное усиление (ACE) и точная конфокальная визуализация (TCI) — те технологии, которые позволяют получать изображения более высокого качества. Также система оснащена оптимизирующими функциями и высокоточными инструментами количественного анализа.

Система Vivid Е95 с платформой cSound повышает качество оказываемой пациентам помощи благодаря следующим особенностям:

Детализированное отображение структур сердца, для улучшения взаимодействия между врачами УЗД и интервенционными кардиологами (хирургами).
Улучшенные характеристики:

качества изображений в ближней зоне обзора;
четкости отображения латеральных стенок;
однородности изображений;
проникновения.

Система Vivid Е95 быстро предоставляет поддающиеся количественной оценке данные с высоким контрастным и пространственным разрешением при обследованиях разных пациентов — даже тех, особенности телосложения или состояние которых затрудняет выполнение УЗИ. Технология датчиков XDclear от компании GE наряду с новой платформой для визуализации формирования изображения позволяет получать данные от каждого канала приема-передачи датчика.

Средства количественного анализа системы Vivid Е95 позволяет специалистам оценить степень поражения сердечно-сосудистой системы и выбрать стратегию лечения.

Автоматизированная визуализация функции сердца (AFI) — оценка и количественный анализ регионарной сократимости миокарда левого желудочка с расчетом большого ряда параметров.

Стресс-протоколы в сочетании с AFI позволяют получать двухмерные стандартные апикальные проекции и рассчитывать регионарную и глобальную продольную деформацию миокарда для оценки сократимости стенок на всех уровнях нагрузки.

Опция 4D Strain рассчитывает значения глобальной и регионарной деформации миокарда на основе алгоритма пространственного спекл-трекинга. Показатели деформации отображаются в виде диаграммы «бычий глаз».

4D Auto AVQ производит автоматическое сегментирование, выравнивание и расчет показателей выходного тракта аорты, необходимых для определения размера протеза и его ориентации при проведении транскатетерной имплантации аортального клапана (TAVI)/транскатетерной замены аортального клапана (TAVR).

Области применения:

Эхокардиография детей и взрослых
Эхокардиографические исследования с использованием УЗ-контрастов
Стресс-эхокардиография
Ангиология
Транскраниальные исследования структур и сосудов головного мозга
Близко расположенные органы и поверхностные структуры
Органы брюшной полости
Акушерство
Гинекология
Скелетно-мышечная система
Урология
Педиатрия
Неонатология
Интраоперационные исследования
Чреспищеводные исследования детей и взрослых
Чреспищеводные исследования взрослых с получением объемного изображения в реальном времени

Базовая комплектация:

22" широкоэкранный HD OLED-монитор
Технологии 4D-визуализации: — за одно/два/несколько сокращений сердца, -Flexi-Volumes.
Биплановая/Триплановая визуализация.
Множественные срезы (5-/7-/9-/6-/12-срезов).
4D ЦДК.
Рендерные карты глубины, вкл. Depth Illumination.
Стереовизуализация.
Ускоренный пакет обработки и обсчета данных 4D (Auto LVQ/4D Views).
Улучшенный 4D Пакет:
Автовыравнивание/Измерения по рендерному изображению/Динамическая обрезка
Динамические срезы (до 9) / Множ. срезы в реальном времени (до 9)
4D рабочий интерфейс:
Быстрая Ротация / Обрезка в 2 нажатия / Гибкие срезы/ Лазерные линии
Биплановая подготовка / Гибкий Зум.
Программируемые протоколы выполнения исследований Scan Assist (4D-стресс /2D-стресс/ для сердечной ресинхронизации (CRT),
Автоматизированный протокол выполнения исследований Scan Assist Pro,
Технологии улучшения визуализации (UD Clarity, HD Imaging, CPI, ATO, ASO, CTO),
Анатомический М-режим (в т. ч. криволинейный AMM/Curved AMM),
TVI/Tissue Tracking (Режим цветового тканевого допплера и оценки амплитуды смещения миокарда),
Compound (многолучевое составное сканирование),
Технология конфокальной визуализации,

Дополнительные возможности:

Модуль контрастного исследования сосудов и органов брюшной полости (Vascular Contrast).
Модуль улучшенного контрастного исследования с низким механическим индексом (Advanced Contrast Low MI).
Модуль для oценки деформации и скорости деформации миокарда, оценка асинхронности сокращения сердца (Advanced Q-Scan Imaging)
Модуль СтрессЭхоКГ (2D Stress).
Режим цифровой недопплеровской оценки региональной сократительной функции ЛЖ (AFI Productivity package — AFI, TriPlane AFI, AFI w/TEE, Механическая дисперсия).
AFI Stress (модуль недопплеровской качественной и количественной оценки региональной сократительной функции левого желудочка, степени деформации миокарда для оценки результатов стрессэхо-исследования)
Режим автоматического расчета глобальной сократительной функции ЛЖ (2D AutoEF).
Технология автоматического определения комплекса интима-медиа с расчетом его толщины (IMT).
Режим цветовой недопплеровской визуализации и качественной оценки внутрисердечной гемодинамики (BSI — Blood Speckle Imaging)
Модуль оценки мышечной работы левого желудочка (Myocardial Work)
Поддержка объемного датчика (4V Enable)
Программная опция обработки и улучшенной визуализации объемных структур (HDliveC)
Модуль расчета массы миокарда ЛЖ на основе данных 4D-исследования (LV Mass Only).
Модуль расчета показателей деформации, скорости деформации и массы миокарда ЛЖ на основе данных 4D-исследования (4D Strain and LV Mass).
Модуль для оценки митрального клапана по объемным данным (4D Auto MVQ)
Модуль для автоматического анализа и обработки объемных данных, количественной оценки объемов и фракции выброса правого желудочка (4D Auto RVQ)
Модуль для автоматического анализа и обработки объемных данных, количественной оценки размеров кольца аортального клапана (4D Auto AVQ)
Опция для записи изображений пациента в формате DICOM на внешние носители USB, DVD со встроенным просмотрщиком для их последующего просмотра на ПК (DICOM viewer)
Встроенный привод для записи/чтения дисков DVD/CD-R
ЭКГ-набор для взрослых.
ЭКГ-набор для педиатрии и неонаталогии,
Набор кабелей и коннекторов для соединения с внешним источником ЭКГ-сигнала
Ножной 3-х педальный управляющий комплекс,
Аксессуары для стереоскопической объемной визуализации,
ПО и оборудование для объемной поляризованной стереоскопии (4D Polarvision).
Руководства пользователя
Внешний цифровой DVD-Recorder для записи потокового видео
Защитное покрывало для транспортировки и хранения аппарата
USB флеш-карта
Rodent (исследовательская опция для работы с грызунами).

Возможные варианты датчиков:

4V-D — матричный датчик для объемной реконструкции сердца 1.5–4.0 МГц.
M5Sc-D XDclear — матричный монокристальный секторный фазированный датчик 1.4–4.6 МГц. Клиническое применение: взрослая кардиология, транскраниальные исследования.
6S-D — секторный фазированный датчик 2.4–8.0 МГц. Клиническое применение: детская кардиология.
12S-D — секторный фазированный датчик 4.0–12.0 МГц. Клиническое применение: кардиология у новорожденных и детей, нейросонография.
6VT-D 4D TEE — матричный мультиплановый чреспищеводный датчик 3.0–8.0 МГц для трехмерной визуализации сердца в реальном времени.
6Tc — мультиплановый электронный взрослый чреспищеводный датчик 3.0–8.0 МГц. Клиническое применение: чреспищеводные исследования сердца у взрослых.
9T — мультиплановый электронный детский чреспищеводный датчик 3.0–10.0 МГц. Клиническое применение: чреспищеводные исследования сердца у детей.
C1-6-D XDclear — монокристальный конвексный датчик 1.5–6.0 МГц. Клиническое применение: брюшная полость, акушерство и гинекология, урология, ангиология.
C2-9-D XDclear — монокристальный конвексный датчик 2.3–8.4 МГц. Клиническое применение: брюшная полость, акушерство и гинекология, урология, ангиология.
C3-10-D — монокристальный микроконвексный датчик 3.0–10.0 МГц. Клиническое применение: педиатрия, нейросонография, брюшная полость, урология, ангиология, скелетно-мышечная система.
IC5-9-D — внутриполостной микроконвексный датчик 3.3–8.6 МГц. Клиническое применение: акушерство и гинекология, урология.
11L-D — линейный датчик 4.5–12.0 МГц. Клиническое применение: ангиология, поверхностно расположенные органы, педиатрия, скелетно-мышечная система.
9L-D — линейный датчик 2.4–10.0 МГц. Клиническое применение: ангиология (глубокие сосуды), педиатрия, скелетно-мышечная система, поверхностно расположенные органы.
L8-18i-D — L-образный интраоперационный датчик 5.0 — 15.0 МГц. Клиническое применение: интраоперационные исследования, ангиология, поверхностно расположенные органы, скелетно-мышечная система.
P2D — карандашный допплеровский датчик 2.0 МГц.
P6D — карандашный допплеровский датчик 6.3 МГц.

Аксессуары:

1) ECG Cable Set for external 3rd party ECG connection
Набор кабелей и коннекторов для соединения с внешним источником ЭКГ-сигнала

2) 3-lead ECG cable neonatal DIN, IEC
Детский ЭКГ-кабель

3) Neonatal cloth electrode with preattached leadwire, IEC, DIN,
3/pouch, 600/box
Набор детских ЭКГ- электродов (600 шт)

4) Multi-Link Adapter ECG 3-lead ECG cable adapter
Переходник от взрослого ЭКГ-кабеля к H45571RK

5) Vivid E9 Protective Cover
Защитное покрывало для транспортировки и хранения аппарата

6) Tri-Pedal Footswitch
Педальный программируемый управляющий комплекс

7) USB Memory Key 32GB
Носитель цифровой информации, 32 Гб

8) Vivid Eхх DVD Option
Встраиваемый пишущий привод для DVD-дисков

Аксессуары для стереоскопической объемной визуализации

1) Anacrome 3D Stereo Glasses Kit
Набор анахромных стереоскопических очков

2) Anacrome 3D Stereo Glasses
Анахромные стереоскопические очки

3) Anacrome 3D Glasses Clip-On Flips
Клипса анахромных стереоскопических очков

4) Spectacle Casing
Футляр анахромных стереоскопических очков

4D Polarvision

ПО и оборудование для объемной поляризованной стереоскопии

1) 4D Polarized Stereo Vision Interface (Software Option)
Программное обеспечение для 4D Polarvision

2) Sony 3D monitor kit
Набор «Sony 3D Monitor kit» включает в себя: монитор Sony LMD-2451MT, настольная стойка для монитора, оптический изол. кабель, кабели питания, 3D очки

3) Optical Isolation Cable (Extron DVI 104)
Оптический кабель для подключения 3D монитора Sony к УЗ-консоли (длина 10 м)

4) RealD 038 4D Glasses
Очки для 4D Polarvision

5) RealD 04 Clip-on 4D Glass
Клипса 4D Polarvision очков
